单压缩机自动复叠低温冷冻机是一类用于0℃以下低温制冷场景的工业冷冻设备。该设备通过单台压缩机与自动复叠制冷流程配合，实现较低温区的冷源输出，可用于实验室低温测试、电子元器件温度验证、化工低温反应、制药工艺控温、真空冷阱、材料低温处理和外部换热模块冷却等场景。

与常规单级制冷系统相比，自动复叠制冷系统更适合部分低温工况。其结构设计具有系统集成度较高、管路配置相对简洁、设备占用空间相对集中、维护管理较方便等特点。实际选型时，需要结合 目标温度、有效制冷量、降温时间、导热介质、换热结构、管路阻力、控温精度、安装环境和控制需求 进行综合判断。

一、什么是单压缩机自动复叠低温冷冻机？

单压缩机自动复叠低温冷冻机，是指采用单台压缩机配合复叠制冷流程，实现低温冷源输出的一类制冷设备。该类设备通过制冷剂在系统内部的分离、换热、节流和蒸发过程，实现较低温区的制冷效果。

自动复叠制冷系统通常适用于0℃以下工况，部分配置可覆盖更低温度需求。具体温度范围、制冷量和运行方式，需要根据设备型号和应用条件确认。

在工业和实验应用中，单压缩机自动复叠低温冷冻机常用于需要低温冷源但不希望系统结构过于复杂的场景，例如小型低温实验、电子测试、低温反应、真空冷阱和工艺换热等。

二、自动复叠制冷的基本工作思路

自动复叠制冷并不是简单的单级制冷，而是利用混合制冷剂或不同温区制冷过程之间的换热关系，使系统能够获得较低蒸发温度。

其基本工作过程可理解为：压缩机对制冷剂进行压缩；冷凝器将高温高压制冷剂中的热量排出；系统内部通过换热结构完成不同温区之间的热量传递；制冷剂经过节流后进入低温换热区域；蒸发器或低温换热器向工艺端输出冷量；制冷剂回到压缩机，形成循环。

自动复叠系统的具体结构与制冷剂配置，会根据目标温度、制冷量和设备用途进行设计。

三、单压缩机自动复叠低温冷冻机的技术结构特点

技术特点	说明
单压缩机结构	采用单台压缩机作为制冷循环动力，系统结构相对集中
自动复叠制冷	适用于部分0℃以下低温应用，可实现较低温区冷源输出
管路配置相对简洁	与多压缩机系统相比，管路和系统布局相对集中
控制系统集成	可实现温度设定、运行控制、报警提示和状态监测
保护配置	可配置压力、电流、温度、液位等保护逻辑
设备占用空间相对集中	适合实验室、测试平台和部分工业配套场景
运行管理较方便	日常巡检、介质检查和冷凝器维护相对明确

四、单压缩机自动复叠低温冷冻机适用于哪些场景？

单压缩机自动复叠低温冷冻机可应用于多种需要0℃以下冷源的实验和工业场景。

应用场景	应用说明
低温实验平台	用于材料测试、工艺验证和低温条件模拟
化工低温反应	为反应釜、换热器或循环系统提供低温冷源
电子元器件测试	用于电子器件、传感器或组件的低温验证
工业机械冷却	用于设备局部冷却、加工过程温控或低温工艺
制药工艺控温	用于低温反应、结晶、冷凝回收等环节
真空冷阱系统	用于可冷凝气体或蒸汽的捕集配套
材料低温处理	用于材料性能测试或低温处理过程
外部换热模块	与板式换热器、管式换热器或夹套结构配套使用

五、与常规低温冷冻机相比有哪些配置差异？

单压缩机自动复叠低温冷冻机与普通单级制冷设备相比，主要差异体现在制冷流程、低温能力、制冷剂配置和系统控制上。

对比项目	常规单级冷冻机	单压缩机自动复叠低温冷冻机
制冷流程	单级压缩制冷为主	单压缩机配合复叠制冷流程
适用温区	多用于常规冷却或浅低温工况	适用于部分较低温区应用
系统结构	结构相对常规	内部换热和节流关系更复杂
控制重点	温度控制和常规保护	需关注低温运行、压力状态和系统匹配
应用方向	常规冷却、设备散热	低温实验、冷阱、测试、工艺降温

具体选择哪类设备，需要根据目标温度、制冷量、运行周期和工艺要求进行判断。

六、选型时需要关注哪些参数？

单压缩机自动复叠低温冷冻机选型时，不宜只根据目标温度判断，还需要结合热负载、换热结构、介质状态和现场条件进行综合评估。

参数类别	需要确认的内容	对选型的影响
温度条件	初始温度、目标温度、运行温区	影响制冷系统配置
有效制冷量	目标温度点下的制冷能力	影响设备型号选择
降温时间	从初始温度到目标温度所需时间	影响制冷量和换热面积
介质循环方式	直接换热或导热介质循环	影响系统结构和泵配置
换热器结构	蒸发器、板式换热器、盘管或夹套	影响换热效率
管路阻力	管径、管长、接口、阀门数量	影响循环泵压力和流量
控温精度	温度允许波动范围	影响控制系统和传感器配置
安装环境	环境温度、通风条件、安装空间	影响散热和运行管理
控制需求	远程控制、数据记录、通信接口	影响电控系统配置

七、为什么要关注目标温度点下的有效制冷量？

低温冷冻机在不同温度点下的制冷能力会发生变化。目标温度越低，设备实际可输出的有效制冷量通常需要单独核算。因此，选型时不能只参考标准工况下的名义制冷量，而应关注目标温度点下的制冷能力。

例如，同样是用于低温实验平台，如果目标温度为-20℃和-60℃，设备配置可能存在明显差异。若同时要求较短降温时间，还需要进一步增加对制冷量、换热面积和管路保温的关注。

影响有效制冷量的因素包括：目标低温范围；工艺热负载；降温时间要求；换热器面积；导热介质低温流动性；管路长度和保温情况；环境温度和散热条件；设备连续运行周期。

八、低温导热介质如何选择？

在导热介质循环型低温冷冻机中，介质选择会直接影响循环状态和换热效果。低温工况下，介质黏度可能升高，流动阻力也可能增加。

选型时建议关注以下内容：

适用温区：导热介质需要覆盖目标运行温度范围。

低温流动性：低温下介质应保持合适流动状态，避免循环阻力过大。

换热性能：介质导热性能会影响冷量传递效率。

材质兼容性：介质需要与管路、密封件、换热器和循环泵材质相匹配。

使用管理要求：不同介质在更换、补充和维护方面要求不同，需要结合现场管理条件确认。

九、系统保护配置需要关注什么？

单压缩机自动复叠低温冷冻机通常会配置多种运行保护逻辑，用于辅助设备运行管理。

常见保护配置包括：

保护项目	说明
高低压保护	用于监测制冷系统压力状态
电流保护	用于监测压缩机和电气系统运行情况
温度保护	用于监测制冷系统和工艺端温度变化
液位保护	用于循环槽或介质系统液位监测
流量保护	用于导热介质循环状态监测
相序保护	用于三相电源接入状态检查
报警提示	用于提示运行异常和维护需求

不同设备型号和应用场景的保护配置会有所差异，具体应根据设备方案确认。

十、客户咨询时建议提供哪些信息？

为了便于配置单压缩机自动复叠低温冷冻机，建议提供以下工况信息：

信息类别	具体内容
使用场景	实验平台、冷阱、电子测试、化工反应、材料处理等
温度参数	初始温度、目标温度、控温范围、允许波动
负载信息	物料量、设备发热量、换热负载、是否连续运行
时间要求	降温时间、保温时间、运行周期
换热方式	直接换热、外部换热器、夹套、盘管等
介质信息	导热介质类型、适用温区、低温黏度
管路信息	管径、管长、接口规格、保温方式
控制要求	控温精度、远程控制、数据记录、通信接口
现场条件	电源、环境温度、安装空间、通风情况

这些信息有助于判断设备温区、制冷量、循环泵配置、控制方式和系统保护需求。

十一、常见问题 FAQ

1. 单压缩机自动复叠冷冻机适合哪些工况？

适合部分低温制冷、实验控温、工艺冷却、真空冷阱、电子测试和小中型工业冷源场景。具体适用性需要结合目标温度、制冷量和热负载确认。

2. 单压缩机复叠系统是否需要定期维护？

需要。设备应根据运行时间和使用环境进行维护，包括冷凝器清洁、过滤部件检查、导热介质状态检查、管路泄漏检查和控制系统巡检等。

3. 单压缩机自动复叠低温冷冻机可以用于0℃以下工况吗？

可以用于部分0℃以下低温工况。具体可达到的温度范围，需要根据设备型号、制冷系统配置和使用条件确认。

4. 选型时为什么要关注有效制冷量？

低温冷冻机在不同温度点下的制冷量会变化。目标温度较低时，需要查看该温度点下的有效制冷量，以便判断设备是否适合工艺负载。

5. 导热介质会影响设备运行吗？

会。导热介质的适用温区、低温黏度、流动性和换热性能会影响循环状态。若介质在低温下黏度升高明显，需要关注循环泵压力和管路阻力。

6. 单压缩机自动复叠冷冻机能否用于真空冷阱？

可以用于部分真空冷阱配套场景。需要确认冷阱目标温度、捕集对象、换热面积、运行周期和管路连接方式。

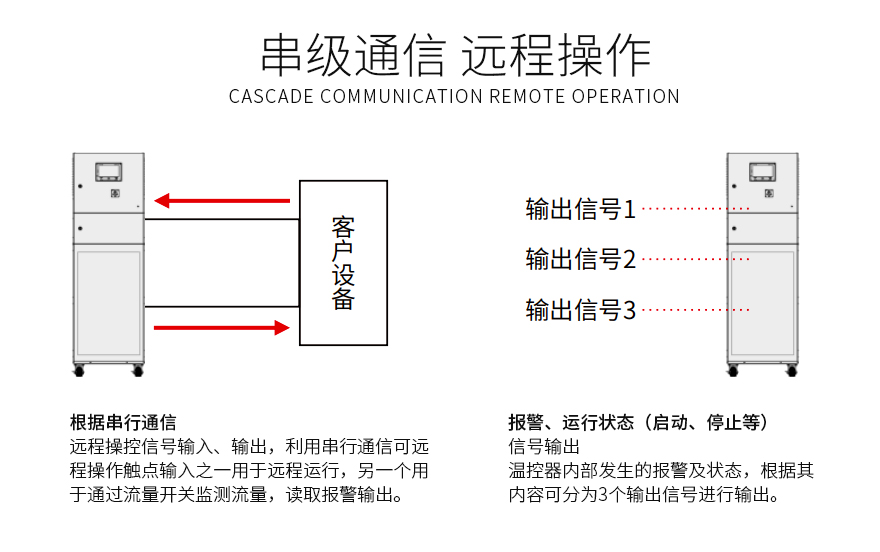

7. 是否可以配置远程控制或数据记录功能？

可根据工艺管理需求配置相应功能，例如运行数据记录、报警输出、通信接口或远程监测。具体配置需结合设备控制系统确认。

8. 管路保温对低温冷冻机有影响吗？

有影响。低温运行时，管路、阀门和接口会产生一定冷量损耗。合理保温有助于减少温度损失，提高工艺端温度控制的一致性。
